R.F. HIGH PASS FILTER GALAXY® SV1FJ–AIR BAND 01

Το φίλτρο ραδιοσυχνοτήτων AIR BAND 01 GALAXY® είναι ένα φίλτρο που έχει σχεδιαστεί και κατασκευαστεί από την εξειδικευμένη στη κατασκευή R.F. φίλτρων επιχείρηση GALAXY®. Η κατασκευή του δεν είναι μια εύκολη υπόθεση επειδή τα τεχνικά χαραχτηριστικά που πρέπει να πληρεί αυτό το φίλτρο είναι πολύ δύσκολο να επιτευχθούν. Οι ραδιοσυχνότητες που εκπέμπουν οι ραδιοφωνικοί σταθμοί των F.M. οι οποίες πρέπει να εξασθενήσουν όσο γίνεται περισσότερο, είναι πάρα πολύ κοντά με τις ραδιοσυχνότητες που χρησιμοποιούνται από την πολιτική αεροπορία και οι οποίες πρέπει να περνούν ανεπηρέαστες. Έτσι οι περισσότεροι κατασκευαστές του είδους αδυνατούν να εξυπηρετήσουν τους ενδιαφερομένους με ένα τέτοιο εξάρτημα. Εμείς μετά από πολυετή εμπειρία και μακροχρόνια προσπάθεια μπορούμε να σας το προσφέρουμε για να μπορούν να λειτουργούν οι αεροπορικοί δέκτες και οι πομποδέκτες χωρίς προβλήματα και σε περιβάλλοντα πολύ επιβαρημένα από τις ακτινοβολίες αυτές όπως είναι οι κορυφές βουνών όπου συνυπάρχουν κεραίες ραδιοφωνικών σταθμών και διαφόρων υπηρεσιών.

Το φίλτρο AIR BAND 01 GALAXY® τοποθετείται εν σειρά στη γραμμή μεταφοράς μεταξύ κεραίας και δέκτη (ή πομποδέκτη). Μετά την τοποθέτηση τα ραδιοφωνικά σήματα των F.M. από τους 87.5 MHz έως τους 108 MHz είναι εξασθενημένα κατά έναν πάρα πολύ μεγάλο βαθμό (περίπου κατά 60 db !!!) ενώ οι αεροπορικές συχνότητες από τους 118 MHz έως τους 137 MHz δεν εξασθενούν σχεδόν καθόλου (1.5 db – 0.5 db). Με τον τρόπο αυτό τα αεροπορικά μηχανήματα λειτουργούν κανονικά ακόμη και αν βρίσκονται πολύ κοντά στους πομπούς F.M..

Τεχνικές προδιαγραφές:

Υψηπερατό παθητικό φίλτρο (High Pass Filter) υψηλών συχνοτήτων.

CUT-OFF FREQUENCY …………………………………………………  114 MHz

MAX INPUT POWER ……………………………………………………………  50 W

IMPEDANCE …………………………………………………………………  50 Ohm

INSERTION LOSS  118 MHz – 122MHz ……………………  max 1.5 db

INSERTION LOSS  122 MHz – 137MHz ……………………  max 0.8 db

ATTENUATION  87.5 MHz – 108 MHz ………………-60 db (+- 10%)

VSWR  118 – 137 MHz ……………………………………………  max 1.2 : 1

Θερμοκρασία λειτουργίας   -10 C  έως  +60 C

Συνδετήρες (connectors) εισόδου – εξόδου  N-type θηλυκό με επίχρυση επαφή και μονωτικό από TEFLON.

Η είσοδος και η έξοδος του παρουσιάζει μηδενική αντίσταση στο D.C. για παροχή πολύ μεγάλης προστασίας του φίλτρου και της συσκευής στην οποία είναι προσαρμοσμένο έναντι ηλεκτροστατικών εκφορτίσεων !

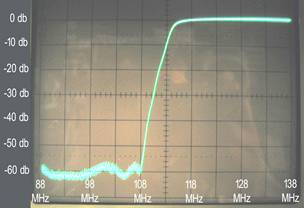

ΚΑΜΠΥΛΗ ΑΠΟΚΡΙΣΗΣ ΦΙΛΤΡΟΥ GALAXY AIR BAND 01

Το φίλτρο αυτό κατασκευάζεται κατόπιν παραγγελίας και σε ελάχιστη ποσότητα 30 τεμαχίων.

ΕΓΓΥΗΣΗ
Το φίλτρο GALAXY® έχει πλήρη εγγύηση καλής λειτουργίας για δυο χρόνια. Αν παρ' όλα αυτά παρατηρηθεί κάποια δυσλειτουργία είτε εξ αρχής είτε εκ των υστέρων μέσα στο χρόνο της εγγύησης εμείς σας το επισκευάζουμε χωρίς καμία χρέωση.
Η εγγύηση δεν ισχύει αν έχει επέμβει στο εσωτερικό του φίλτρου οποιοδήποτε άλλο άτομο εκτός από εμάς ή αν έχει επέλθει βλάβη από βίαιη ενέργεια ή φυσικό φαινόμενο (π.χ. πτώση κεραυνού στις κεραίες κλπ).
Στείλτε για επισκευή το φίλτρο σε μας. Η εγγύηση καλύπτει μόνο το φίλτρο και όχι έξοδα μεταφοράς ή οτιδήποτε άλλο.
